机床铸件常见缺陷全解析：成因、检测与防治方法

在机床铸件生产过程中，常见的缺陷主要分为孔洞类缺陷（如气孔、缩孔、砂眼）、裂纹类缺陷（热裂、冷裂）以及表面缺陷（粘砂、冷隔）等几大类。这些缺陷轻则影响机床铸件的外观质量，重则降低其力学性能和使用寿命，甚至导致整个铸件报废，给企业带来巨大的经济损失。我们必须重视机床铸件的缺陷问题，无论是铸件生产商还是机床厂家，都需要努力来减少缺陷产生。

孔洞类缺陷：气孔、缩孔与砂眼

孔洞类缺陷是机床铸件生产中最常见的问题之一，主要包括气孔、缩孔缩松和砂眼三种类型。这些缺陷不仅影响铸件的外观质量，更会显著降低其力学性能和耐久性，是导致机床铸件失效的主要原因之一。

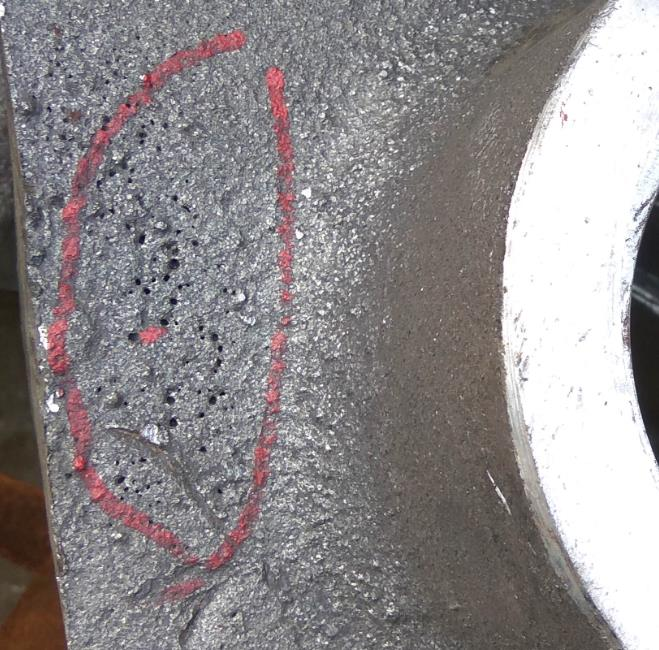

气孔是存在于机床铸件表面或内部的圆形、椭圆形或不规则形孔洞，有时多个气孔会组成一个气团。根据位置和形态不同，气孔又可分为皮下气孔（呈梨形，加工后才能发现）、呛孔（形状不规则且表面粗糙）和气窝（铸件表面平滑凹陷）。气孔的形成主要与气体卷入和排出不畅有关，具体原因包括：模具预热温度不足导致金属液冷却过快；模具排气设计不良；涂料透气性差或挥发产生气体；型腔表面有孔洞、锈蚀未清理干净；原材料（如砂芯）潮湿或未经预热；脱氧剂使用不当等。防止气孔的关键措施包括：充分预热模具并使用透气性好的涂料；采用倾斜浇注方式；原材料存放在通风干燥处并预热；选择优质脱氧剂（如镁）；控制适宜的浇注温度不宜过高等。

缩孔与缩松是机床铸件另一类严重的孔洞缺陷。缩孔多分布在铸件厚断面处，形状不规则且内壁粗糙；缩松则是许多分散的小缩孔聚集在一起，晶粒粗大。这类缺陷常发生在内浇道附近、冒口根部、厚大部位以及壁厚过渡处。形成原因主要包括：模具温度控制不当，无法实现定向凝固；涂料层厚度不均匀；铸件在模具中的位置设计不合理；浇冒口系统补缩效果差；浇注温度过高或过低。针对缩孔缩松的防治方法较为系统：提高模具温度并均匀涂料层；对局部热节采用铜块激冷或绝热材料保温；设计散热片或喷水加速局部冷却；使用可拆卸激冷块轮流冷却；在冒口设计加压装置；精确设计浇注系统并选择合适浇注温度。

砂眼表现为机床铸件表面或内部有型砂充塞的孔洞，形状与砂粒一致，多个砂眼同时存在时铸件表面会呈现桔子皮状。砂眼的产生主要是因为砂芯表面强度不足、烧焦或未完全固化；砂芯尺寸与外模不符导致合模时压碎；模具污染了含砂石墨水；浇包与浇道摩擦使砂粒随金属液进入型腔。预防砂眼需采取以下措施：严格控制砂芯制作工艺和质量；确保砂芯与外模尺寸匹配；及时清理模具型腔内的砂子和污染物；避免浇包与砂芯直接摩擦；下砂芯前彻底吹净型腔内的散砂。

对于高精度要求的机床铸件，这些孔洞类缺陷往往需要通过X射线、超声波等无损检测方法进行严格筛查。特别是对于承受高负荷的关键部件，即使微小的内部孔洞也可能成为应力集中点，在长期使用中发展为裂纹，因此必须在铸造过程中就加以严格控制。通过优化工艺参数、改善模具设计和加强过程控制，可以显著减少机床铸件中的孔洞缺陷，提高产品合格率。

裂纹类缺陷：热裂与冷裂

裂纹是机床铸件中危害性极大的缺陷类型，根据产生时温度不同可分为热裂纹和冷裂纹两种。这类缺陷会直接破坏机床铸件的结构完整性，显著降低其强度和耐久性，甚至导致铸件在使用过程中突然断裂，造成严重的安全事故。

热裂纹通常发生在机床铸件凝固末期或刚凝固不久的温度区间，其断口表面因被强烈氧化而呈暗灰色或黑色，无金属光泽。热裂纹多出现在铸件尖角内侧、厚薄断面交接处以及浇冒口与铸件连接的热节区，常与缩松、夹渣等缺陷相伴生。导致热裂纹的主要原因包括：铸件结构设计不合理，壁厚差异过大导致冷却不均；砂型和型芯退让性差，阻碍铸件正常收缩；开箱落砂过早，铸件尚未完全冷却；浇注系统设计不当使铸件各部分收缩不均匀。对于机床铸件这类对尺寸精度和结构完整性要求高的产品，热裂纹的防治尤为重要。有效方法包括：优化铸件结构设计，使壁厚过渡均匀并采用合适圆角；调整涂料厚度以控制冷却速度，减少内应力；合理控制金属模具的工作温度；适时抽芯开箱，取出铸件后缓冷。

冷裂纹则是在机床铸件完全凝固后的冷却过程中产生的，其断口表面清洁且有金属光泽。冷裂纹往往呈直线状，多由于铸件内部存在较大残余应力或受到外部机械作用力所致。具体成因包括：铸件结构设计导致应力集中；合金成分不当（如硫、磷含量过高）使材料脆性增加；冷却速度过快导致组织应力过大；落砂清理或搬运过程中受到剧烈冲击。防止冷裂纹的关键在于：严格控制铁水中的硫、磷含量；优化铸件结构减少应力集中；提高型砂和型芯的退让性；避免浇冒口系统阻碍铸件自由收缩；控制适宜的落砂时间，避免过早开箱；铸件清理和运输过程中避免剧烈碰撞。

机床铸件由于通常尺寸较大、结构复杂，且多采用金属型铸造（冷却速度快），特别容易产生裂纹缺陷。金属模具本身缺乏退让性，若工艺控制不当，极易造成铸件内应力积聚而开裂。此外，机床铸件中的裂纹常常具有隐蔽性，尤其是内裂纹往往需要借助超声波探伤等无损检测方法才能发现，这更增加了质量控制的难度。因此，在生产实践中，必须从设计、材料、工艺等多方面采取综合措施，才能有效预防机床铸件裂纹缺陷的产生。

对于已经出现裂纹的机床铸件，可根据裂纹性质和位置采取不同的修复措施。浅表热裂纹可通过打磨消除；较深的裂纹可能需要采用焊接修复；而对于关键受力部位出现的内裂纹，通常只能做报废处理，这再次凸显了预防的重要性。通过全面优化铸造工艺和严格过程控制，可以显著降低机床铸件的裂纹缺陷率，提高产品合格率和可靠性。

表面类缺陷：冷隔、粘砂与夹渣

表面类缺陷虽然不像内部孔洞或裂纹那样直接影响机床铸件的结构强度，但会损害产品外观质量、增加后续加工成本，甚至影响铸件的使用性能。常见的表面缺陷包括冷隔、粘砂和夹渣等，这些问题的产生往往与浇注工艺、型砂质量及金属液纯净度密切相关。

冷隔是一种未完全融合的缝隙或洼坑，呈现为有圆边缘的表面夹缝，中间被氧化皮隔开，严重时则形成"欠铸"。在机床铸件中，冷隔常出现在顶部壁面、薄的水平或垂直面、厚薄壁连接处以及薄的肋板上。导致冷隔的主要原因包括：金属模具排气设计不合理，气体阻碍金属液融合；模具工作温度过低；涂料品质不良；浇道位置开设不当；浇注速度过慢或金属液流动性差。防治冷隔的有效措施有：优化浇注系统和排气系统设计；对于大面积薄壁机床铸件适当加厚涂料层；提高模具工作温度至适宜范围；采用倾斜浇注方法改善金属液流动性；必要时使用机械震动辅助浇注。这些措施能够有效促进金属液的流动和融合，避免冷隔缺陷的产生。

粘砂表现为机床铸件表面粗糙，粘附有一层砂粒或金属氧化物与砂的混合物。这种缺陷会增加铸件清理难度和后续加工成本，严重时甚至影响尺寸精度。粘砂的形成主要与以下因素有关：原砂耐火度不足或颗粒过粗；型砂含泥量过高导致耐火度下降；浇注温度过高加剧了金属液与型砂的反应；湿型铸造时型砂中煤粉含量不足；干型铸造时铸型涂料太薄或未刷涂料。预防粘砂需采取综合措施：选择耐火度高、粒度适宜的原砂；控制型砂中黏土和煤粉的适量添加；合理降低浇注温度；确保干型铸造时涂料质量和厚度；对于大型平面机床铸件可采用倾斜浇注减少热作用时间。

夹渣是机床铸件表面或内部存在的非金属夹杂物，主要包括熔剂夹渣和金属氧化物夹渣两类。夹渣缺陷在外观上表现为铸件上的明孔或暗孔，孔中全部或部分被熔渣填塞，去除熔渣后孔洞表面较光滑。氧化物夹渣常以网状分布在内浇道附近的铸件表面，有时呈薄片状或云彩状，甚至形成内部夹层，成为裂纹萌生的根源。夹渣主要是由于合金熔炼和浇注工艺不当造成的，如熔炼时除渣不彻底、浇注系统挡渣能力差等。金属型铸造本身有助于减少夹渣，但要完全避免还需采取以下措施：优化浇注系统设计或使用铸造纤维过滤网；采用倾斜浇注方式促进渣滓上浮；精选熔剂并严格控制其品质；提高铁液温度降低熔渣黏性；增大铸件内圆角减少湍流。

表面类缺陷虽然一般不直接影响机床铸件的结构强度，但对于精度要求高的机床部件，这些缺陷可能导致尺寸偏差或装配困难。例如，导轨面出现粘砂或夹渣会影响机床的运动精度；关键配合面的冷隔可能导致密封不良。因此，在高品质机床铸件的生产中，必须对这些表面缺陷给予足够重视。通过优化工艺参数、改进型砂质量和加强熔炼控制，可以显著减少表面缺陷，提高机床铸件的整体质量水平，降低后续加工成本并提升产品市场竞争力。

其他常见缺陷及综合防治策略

除了上述主要的孔洞类、裂纹类和表面类缺陷外，机床铸件在生产过程中还可能遇到其他类型的质量问题，如尺寸偏差、变形、反白口等。这些缺陷同样会影响机床铸件的使用性能和寿命，需要采取针对性的预防措施。要实现机床铸件质量的全面提升，必须建立系统化的综合防治策略。

尺寸偏差和变形是机床铸件常见的形状缺陷，主要表现为铸件实际尺寸与设计图纸不符，或整体或局部发生扭曲变形。这类缺陷的产生通常与以下因素有关：模具尺寸精度不足或磨损严重；铸件冷却过程中各部分收缩不均；砂型强度不足导致型腔变形；浇注系统设计不合理引起充型不平衡；落砂清理过早使铸件在高温下变形。防止尺寸偏差和变形的关键措施包括：严格控制模具制造精度并定期检查维修；优化铸件结构设计使壁厚均匀，减少热节；改进浇注系统实现平稳充型；控制适宜的冷却速度和开箱时间；必要时在铸件设计时预留加工余量以便后续修正。

反白口是一种组织缺陷，表现为机床铸件厚大部位出现反常的白口组织，而薄壁部位反而为灰口组织。这种缺陷会严重影响铸件的机械加工性能和力学性能。反白口的主要成因包括：铁水中碳、硅含量过高同时氢含量也高；炉料中混入铬等强烈形成碳化物的元素；铸件凝固过程中元素偏析严重。预防反白口需要：严格控制炉料质量避免有害元素混入；优化熔炼工艺减少铁水含气量；对于厚大机床铸件可适当调整碳硅含量；控制适宜的冷却速度避免严重偏析。

要实现机床铸件质量的系统提升，必须建立全面的质量控制体系，从设计、材料、工艺到检测各环节严格把关。在设计阶段，应优化铸件结构，避免壁厚突变和尖锐转角，合理设置冒口和冷铁；在材料选择上，严格控制原砂、粘结剂、涂料和金属原材料的质量；在工艺控制方面，精确调控熔炼温度、浇注温度和模具温度等关键参数；在质量检测环节，采用目视检查、尺寸测量以及超声波、X射线等无损检测方法，确保缺陷早发现早处理。

先进铸造技术的应用也能显著减少机床铸件缺陷。例如，计算机模拟技术可以预测铸件凝固过程和缺陷可能发生的位置，指导工艺优化；过滤技术能有效去除金属液中的夹杂物；真空铸造技术可以减少气孔缺陷；金属型铸造配合砂芯使用，既能保证表面质量又能生产复杂内腔的机床铸件。此外，过程监控和数据分析也日益重要，通过采集和分析生产过程中的各种参数，建立工艺参数与缺陷类型的关联模型，实现质量问题的预测和预防。

机床铸件作为数控机床的基础部件，其质量直接关系到整机的性能和精度。通过系统分析各类缺陷的产生机理，采取针对性的预防措施，并建立全面的质量管理体系，可以显著提高机床铸件的质量水平，降低废品率，提升产品竞争力。随着铸造技术的不断进步和过程控制的日益精细化，机床铸件的缺陷率将持续降低，为制造高性能数控机床提供更可靠的部件保障。
