汽车各类阀体铸件一般选灰铁还是球铁？

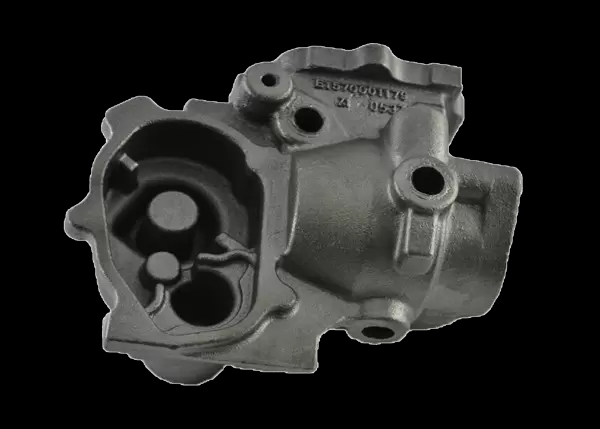

汽车阀体铸件的材料选择需根据阀体类型、工作压力、温度及耐腐蚀性等综合判定。行业主流采用球墨铸铁（QT），部分低压或静态部件可选灰铸铁（HT），但需严格满足密度均匀性（2-8%孔隙率控制）。以下是具体分析：

一、材料选择核心依据

二、球墨铸铁（QT）的主导地位——占比约85%

1. 性能优势

• 高强度耐压：抗拉强度（450-800 MPa）是灰铸铁（150-350 MPa）的2倍以上，承受液压脉冲压力（如制动阀体需耐压30 MPa）。

• 韧性保障安全：延伸率（5-18%）避免脆性断裂，尤其在冷启动或振动工况下。

• 密封性优异：球状石墨结构提升致密度，泄漏率比灰铸铁低30-50%。

• 轻量化潜力：同等强度下，球铁壁厚可比灰铸铁减薄15%，符合汽车减重趋势。

2. 典型应用

• 高压动力阀体：涡轮增压器控制阀（QT600-3）、ABS阀体（QT700-2）。

• 耐腐蚀阀体：EGR废气再循环阀（QT450-10+耐热涂层）。

三、灰铸铁（HT）的有限场景——占比约15%

1. 适用条件

• 低压静态系统：如冷却液控制阀（工作压力＜1 MPa）。

• 成本敏感部件：灰铸铁原材料成本比球铁低20%，铸造工艺更简单。

• 高减震需求：灰铸铁阻尼系数是球铁的2倍，用于抑制低频振动（如排气歧管旁通阀）。

2. 风险限制

• 禁用高压场景：灰铸铁疲劳强度低，长期高压易产生微裂纹（如制动阀体严禁使用）。

• 脆性缺陷：延伸率＜1%，冲击韧性差，不适用于安全带预紧器等安全件。

四、密度与工艺的关键控制（2-8%孔隙率）

• 密度一致性：所有铸铁密度均在 7.1-7.3 g/cm³ 间，选材无差异。

• 孔隙率管控：

  • 球铁：通过球化处理（Mg/Ce添加）和型砂控制，将缩松/气孔限制在 ≤5%（ASTM E505 2级）。

  • 灰铁：需降低浇注温度（1350-1400℃）避免气体卷入，孔隙率需 ≤8%。

• 检测手段：X射线探伤（孔隙率分析） + 金相切片（验证石墨形态）。

五、行业案例与标准

1. 优先球墨铸铁：适用于85%以上的汽车阀体（高压、动态、安全相关部件），推荐牌号 QT500-7、QT600-3。

2. 灰铸铁仅限：静态低压部件（如冷却阀），且需通过 HT250以上 牌号认证。

3. 密度非决定因素（均在7.1-7.3g/cm³），但需严格管控 铸造孔隙率≤8%（射线探伤2级）。

4. 趋势：新能源车液压阀体逐步转向 高强球铁（QT700-2）+ 轻量化设计，灰铸铁份额持续下降。
