行业资讯
电梯曳引轮铸铁件对性能有什么要求？
2025-03-05
了解详细

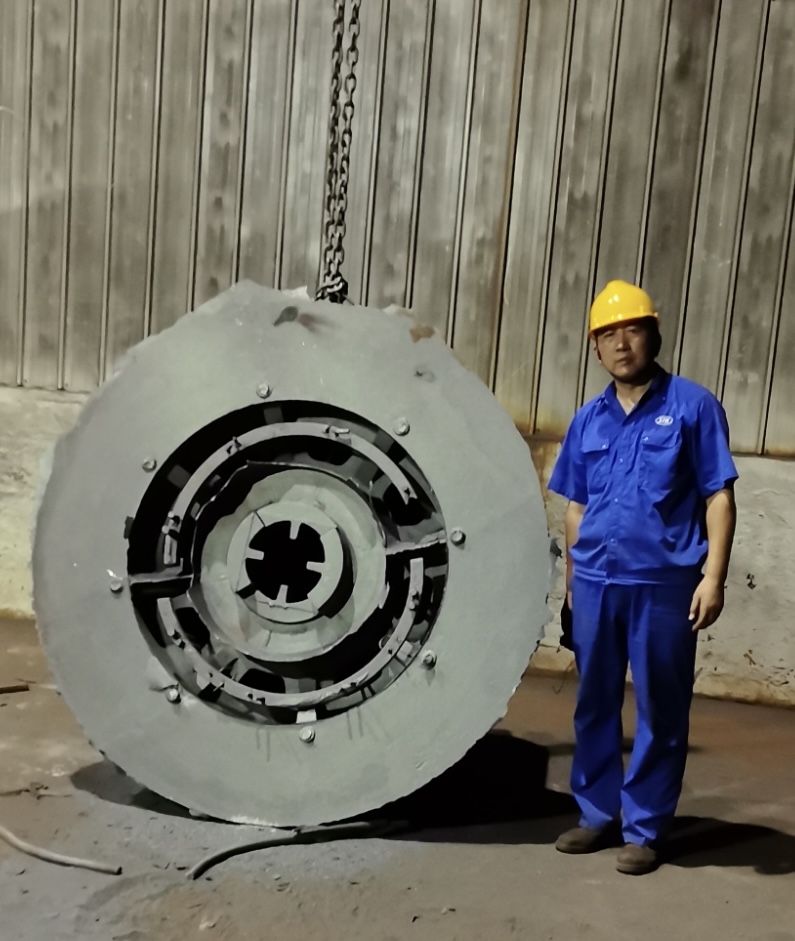

电梯基座铸件作为电梯系统的“地基”，其性能至关重要。虽然搜索结果中相关信息较少，但我结合铸造行业的一般知识，为你梳理了电梯基座铸件的主要性能要求，希望能帮助你更好地了解和把控这类铸件的质量。
由于电梯基座铸件需要承受电梯运行的静载荷（轿厢、对重、乘客等重量）和动载荷（启停、运行中的振动和冲击），因此对其性能有较高要求。以下是其主要性能要求的一个概括：
| 性能类别 | 具体要求描述 | 重要性或目的 |
|---|---|---|
| 力学性能 | 足够的抗拉强度、屈服强度和刚度 | 承受电梯静态和动态载荷，防止变形或断裂，确保结构稳定性和安全性 |
| 材料与组织 | 常采用高强度灰铸铁（如HT250） 或球墨铸铁（如QT600-3） | 灰铸铁具有良好的减振性；球墨铸铁具有更高的强度和一定的韧性 |
| 几何精度 | 严格的尺寸公差、几何形状精度和加工余量 | 确保与曳引机等其他部件的精确配合和安装精度，减少后续加工成本 |
| 缺陷控制 | 无缩孔、缩松、砂眼、气孔、裂纹等铸造缺陷 | 防止缺陷成为应力集中点，影响铸件强度和耐久性，避免潜在的安全风险 |
| 硬度与均匀性 | 合适的硬度（例如HT250硬度值181HBW符合技术要求），且硬度差尽量小（如QT600-3要求同一件上硬度差不超过15HBS） | 保证良好的机械加工性能和使用性能，硬度不均可能反映冷却或组织不均 |
| 内在质量 | 金相组织符合要求（如灰铸铁中A型石墨为理想形态，应避免E型石墨） | 石墨形态和基体组织直接影响铸件的力学性能和可靠性 |
| 耐久与可靠性 | 良好的抗疲劳性能 | 承受电梯长期频繁的循环载荷，防止疲劳裂纹的产生和扩展 |
常见缺陷与应对策略
电梯基座铸件在生产过程中可能会遇到一些典型的缺陷，了解这些缺陷的成因并采取相应的对策至关重要：
裂纹（冷裂）
成因：铸造应力（特别是由于砂芯妨碍收缩引起的拉应力、结构突变处的应力集中、开箱过早、落砂温度过高、冷却速度不均）是导致冷裂的主要原因。
对策：
优化铸件结构，适当加大厚壁和薄壁交接处的过渡圆角，减少应力集中。
严格控制开箱时间，避免落砂温度过高。
确保铸件冷却速度均匀，减小局部温度梯度。
改善砂芯的退让性，减少其对铸件收缩的阻碍。
缩孔与缩松
成因：凝固过程中补缩不足。
对策：优化浇冒口系统设计（如采用顺序凝固原则，合理设置冒口和冷铁），确保有效补缩；适当控制浇注温度。
气孔与砂眼
成因：型砂水分含量过高、透气性差；浇注过程中卷气；型腔或砂芯清理不净。
对策：控制型砂质量；提高砂型透气性；平稳浇注；合箱前彻底清洁型腔。
硬度不均
成因：冷却速度不一致，导致不同部位金相组织差异。
对策：优化冷却工艺，如提前开箱并对铸件进行正火处理，或通过合金化（如加入Cu、Mo、Sn等元素）来稳定和细化组织，改善硬度均匀性。
金相组织不合格
成因：化学成分控制不当；孕育或球化处理效果不佳；冷却条件不适宜。
对策：严格控制化学成分（如适当提高Si/C值以提高材料强度）；确保有效的孕育或球化处理；改善冷却条件。
质量控制与检测方法
为确保电梯基座铸件的性能符合要求，需要采用多种检测手段：
化学成分分析：确保材料成分符合标准规定。
力学性能试验：进行拉伸、硬度等测试，验证强度、硬度等指标。
尺寸检验：使用卡尺、三坐标等工具检测关键尺寸和公差。
无损检测：磁粉探伤（MT）或渗透探伤（PT）用于检测表面裂纹等缺陷；超声波探伤（UT）用于检测内部缩松、夹杂等缺陷。
金相分析：检查石墨形态、球化率、基体组织等，这是判断铸铁材质优劣的关键手段。
本文标签：
返回列表
